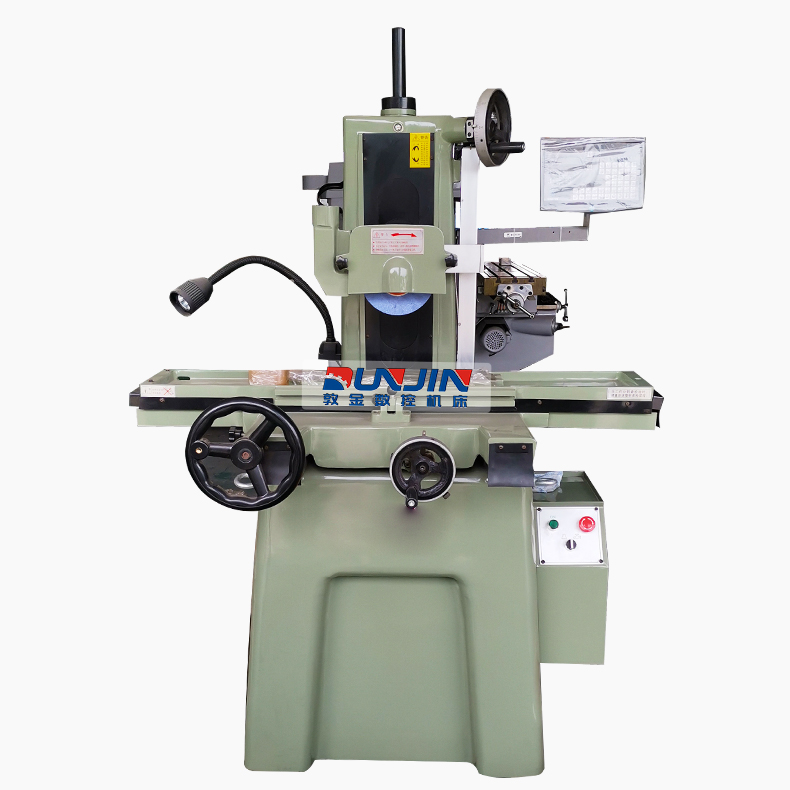

M618S手動磨床
- 產品詳情
M618S平面磨床特點：
1.鑄件采用米漢納高強度鑄鐵,并經過特殊退火及季化處理。精度高，剛性好。
2.工作臺滾珠軌道采用鋼材料，高精度鋼珠、耐磨損、移動輕、效率高。手動型工作臺驅動采用同步帶傳動，穩定性高。
3.前后雙V型滑道，并經精密鏟花，不僅滑動順暢且耐磨，M250/M306型滑道貼有特殊樹脂，經久耐用，精度保持好，操作靈活輕便。
4.無振動，低噪音主軸電機。
5.高精密的套筒式磨頭主軸，采用超精密P4級4個精密斜角滾動軸承，經過嚴格的測量選擇預壓后，在溫控室中裝配而成，并配合完全防水的迷宮式設計，以確保軸承的使用壽命，及磨削的表面精度。
6.可根據客戶不同需求加裝數顯、電自動和變頻裝置。
S為數顯裝置.D為點自動裝置。H為左右自動。AH為前后左右自動.R為上下快速自動
M618S平面磨床參數：
| 型 號 | 618S | |||
|
工 作 臺 |
工作臺臺面尺寸（長×寬） | mm | 160*450 | |
| 工作臺前后行程 | mm | 270 | ||
| 工作臺左右行程 | mm | 560 | ||
| 工作臺T型槽（槽數×槽寬） | mm | 1×14 | ||
|
磨頭 |
砂輪軸中心線至工作臺面最大距離 | mm | 460 | |
|
垂直進給手輪進給量 |
手輪每轉 | mm | 1.25 | |
| 手輪每格 | mm | 0.01 | ||
|
橫向進給手輪進給量 |
手輪每轉 | mm | 2.5 | |
| 手輪每格 | mm | 0.01 | ||
| 砂輪軸轉速 | r/min | 2850 | ||
| 砂輪尺寸（外徑×寬×內徑） | mm | Φ200×16×Φ31.75/32 | ||
| 工作精度 | 加工表面對基面的平行度 | mm | 300:0.005 | |
| 表面粗糙度 | μm | Ra0.32 | ||
| 數顯 | 最小顯值 | mm | 0.001-0.005 | |
| 機床重量 | 凈重 | kg | 780 | |
| 毛重 | kg | 850 | ||
| 電機總功率 | kw | 2.2 | ||
| 磨頭電機功率 | kw | 2.2 | ||
| 外形尺寸（長×寬×高） | mm | 1490*1100*2060 | ||
| 包裝箱尺寸（長×寬×高） | mm | 1650*1300*2350 | ||
