產品特點：

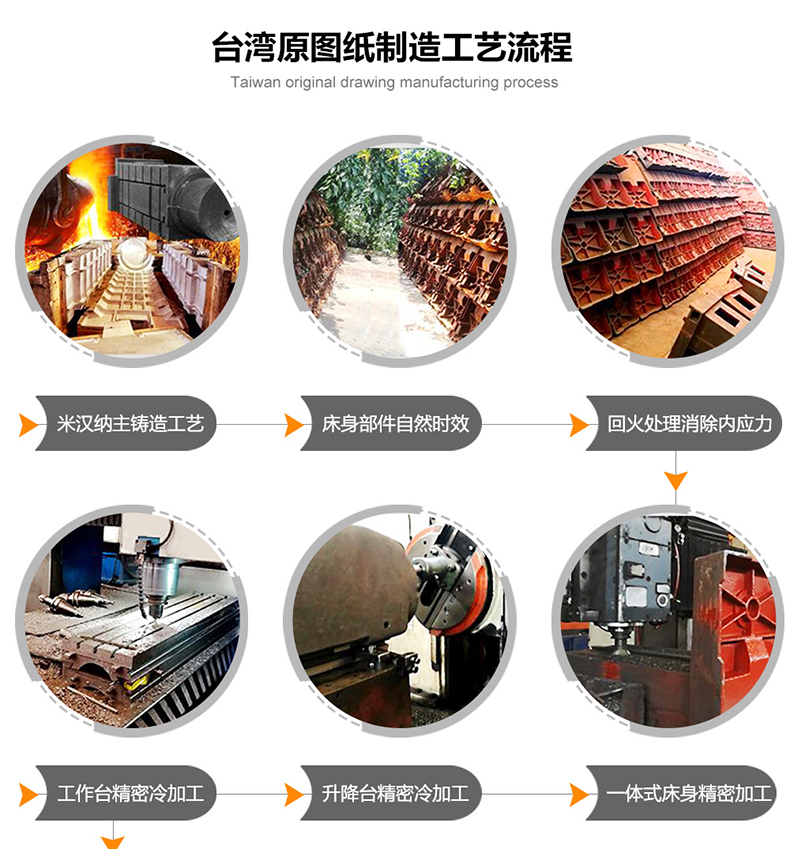

1、 底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，
保證機床長期使用的穩定性。
2、 立銑頭配置炮塔銑床頭，且主軸裝有手動和微動兩種進給方式，銑床頭可在垂直平面內調整±45°，在
水平面內回轉 180°，加工方便、準確，拓展機床加工范圍。臥式主軸采用能耗制動，制動轉矩大，停止迅
速、可靠。
3、 工作臺縱、橫向有手動進給、機動進給和機動快進三種，機動進給可獲得8種不同的進給速度，能滿足
不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。
4、 升降臺Z向升降可通過手動和機動兩種方式來實現，且手動和機動是互鎖的，消除了不安全因素。
5、 工作臺X向行程可達900mm ， Y、Z向?qū)к墳閷捑匦螌?dǎo)軌，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、
精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。
6、 手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；
同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
7、機床操作系統通過支臂懸掛在機床的左上方，符合人體工程學原理，操作方便；操作面板均使用形象化
符號設計，簡單直觀。

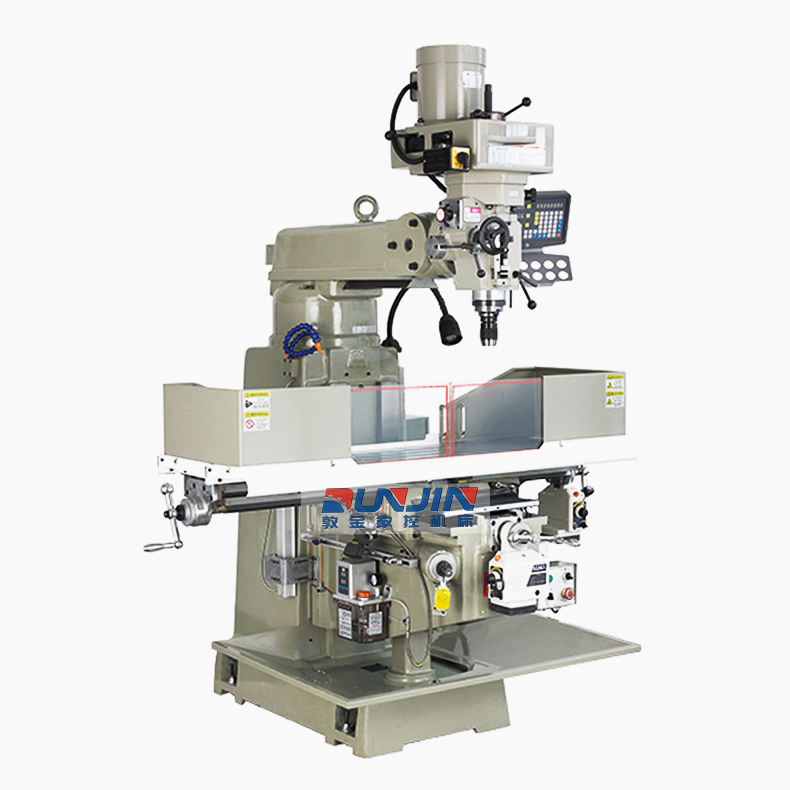

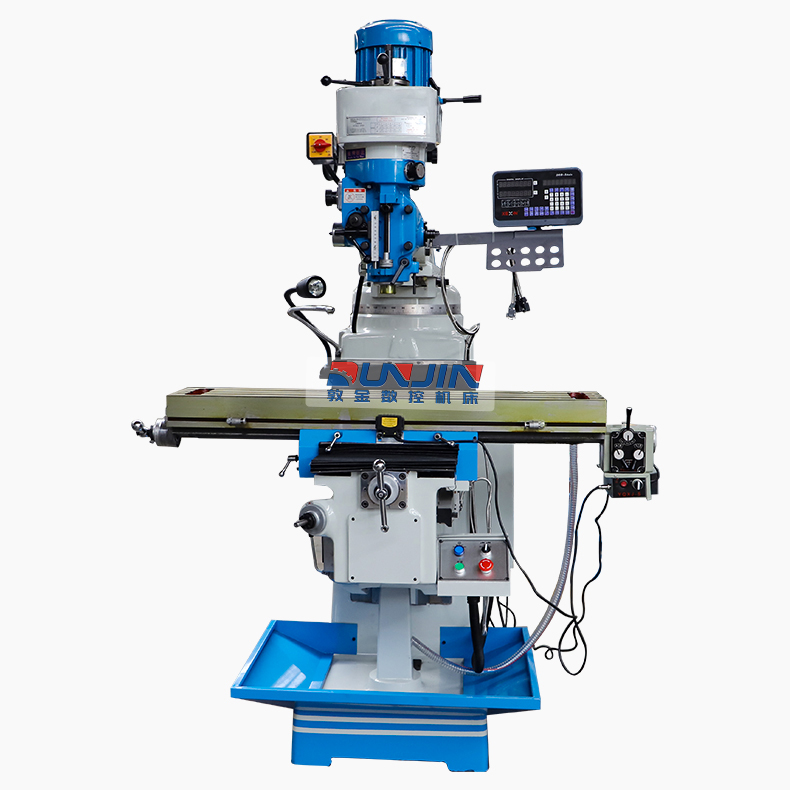

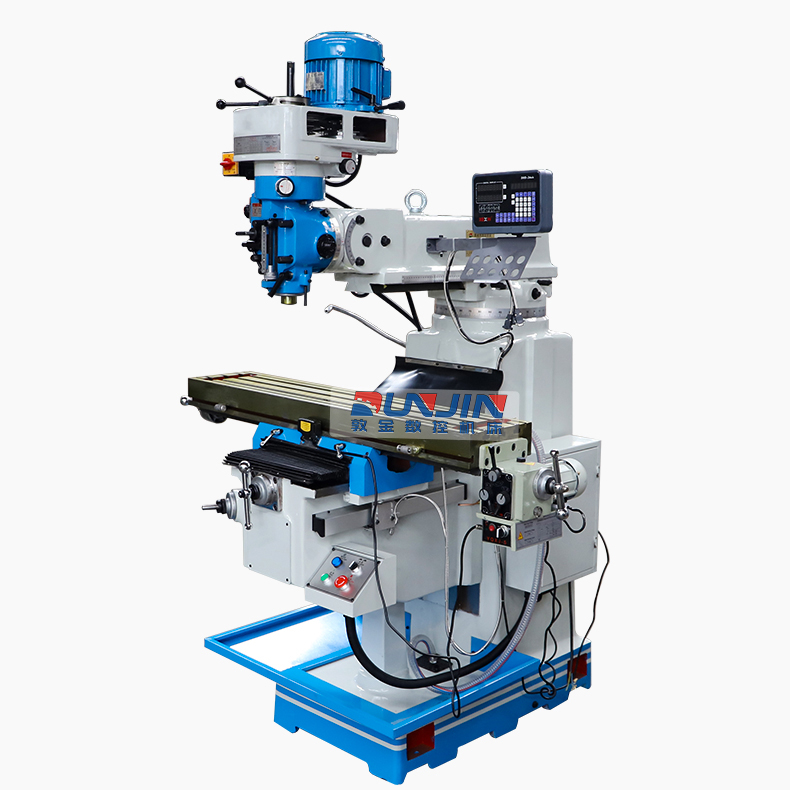

產品實拍：
| 名稱 | 4號炮塔銑MX-4HG技術參數 | 5號炮塔銑MX-5HG技術參數 |
|
工作臺面積 Table area |
1270x254mm | 1372x305mm |
|
縱向行程（左右X方向） Longitudinal travel (left and right X direction) |
775-810mm | 900mm |
|
橫向行程（前后Y方向） Transverse stroke (front and rear Y direction) |
400mm | 400mm |
|
垂向行程（上下Z方向） Vertical stroke (upper and lower Z direction) |
400mm | 450mm |
|
工作臺載重 Table load |
300KG | 400KG |
|
主軸端面到工作臺距離 Spindle end face to worktable distance |
470mm | 500mm |
|
主電機功率 Main motor power |
3HP | 5HP |
|
電壓 voltage |
三相380v(或220V/415V/440v） | 三相380v(或220V/415V/440v） |
|
頻率 frequency |
50/60Hz | 50/60Hz |
|
主軸錐孔 taper hole of spindle |
R8主軸或NT30主軸 | NT40主軸 |
|
主軸級速 Spindle stage speed |
16 | 16 |
|
低速 low speed |
80/135/210/325/660/1110/1750/2720 | 80/135/210/325/660/1110/1750/2720 |
|
高速 high speed |
160/270/420/650/1320/2220/3500/5440 | 160/270/420/650/1320/2220/3500/5440 |
|
主軸行程 travel of spindle |
120mm | 120mm |
|
套筒 jacket |
85.725mm | 105mm |
|
T型槽 T-groove |
16x3x65mm | 16x3x65mm |
|
滑枕伸出臂 Sliding pillow outstretched arm |
520mm | 520mm |
|
機床外形尺寸 Machine tool shape dimension |
1650/1650/1900mm | 1800/1750/2000mm |
|
重量 weight |
1250KG | 1500KG |
|

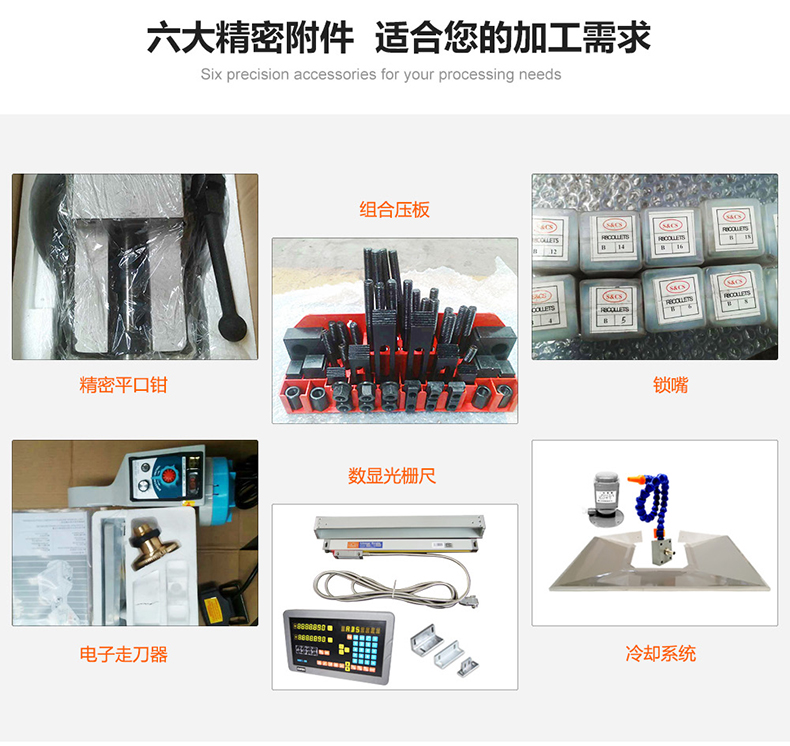

配置對比 Configuration contrast |
MX-4HG | MX-5HG |
|
光柵尺 Grating ruler |
X、Y二軸光柵尺（※三軸選配） | X、Y、Z三軸光柵尺 |
|
工作臺縱向（左右X方向） Table longitudinal direction ( left and right X directions ) |
自動進給電子走刀器 | 自動進給強力電子走刀器 |
|
工作臺橫向（前后Y方向） Table transverse (front and rear Y direction) |
手動進給（※增加自動進給選配） | 自動進給強力電子走刀器 |
|
工作臺垂向（上下Z方向） Vertical worktable (up and down Z) |
手動進給（※增加自動進給選配） | 快速上、下升降 |
|
夾頭組 Chuck group |
R8夾頭組12件套裝或NT30夾頭組15件套裝 | NT40夾頭組15件套裝 |
|
拉桿 bar |
M12拉桿 | M16拉桿 |
|
導軌形式（X、Y、Z） Guide rail form |
X、Z燕尾軌，Y向矩形方軌▲■▲ | X向燕尾導軌，Y、Z向矩形方軌▲■■ |
